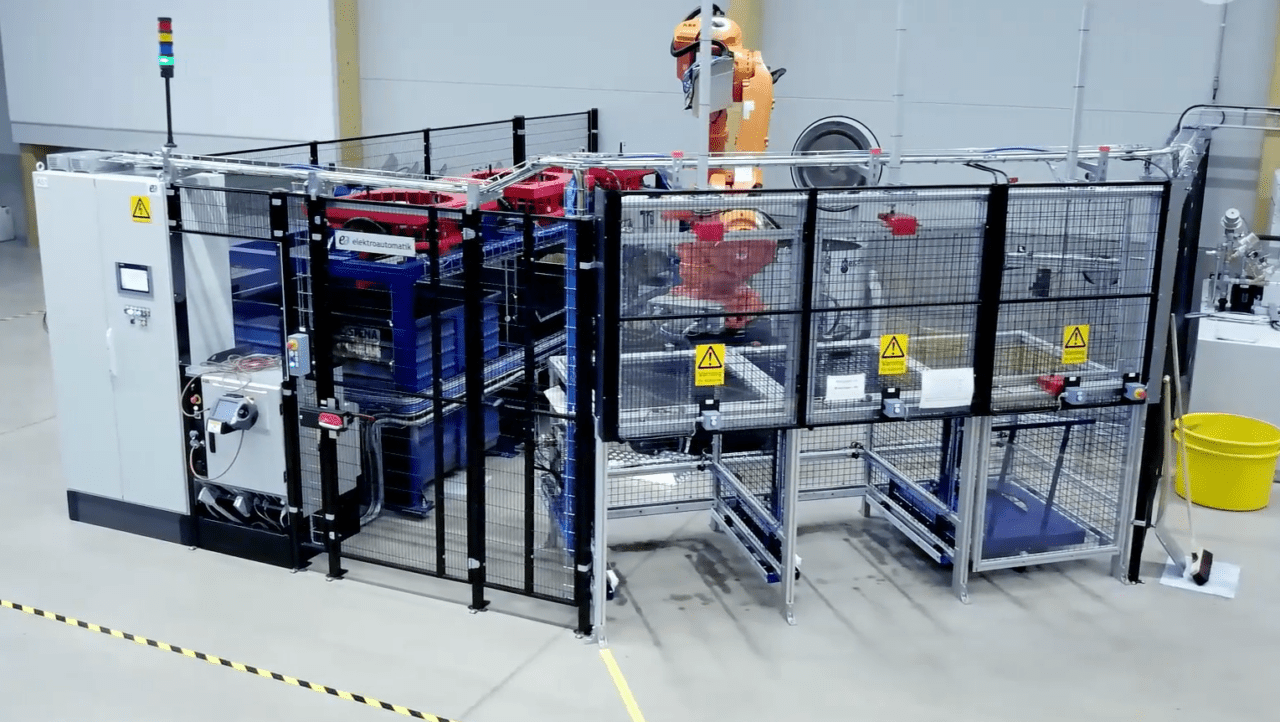

Automatiserad Spåncentrifugering – Oljeåtervinning
Den här typen av automatiserade spåncentrifugering- / oljeåtervinningssystem kan enkelt anpassas och byggas efter kundens behov för att kunna hantera olika mängder/typer av spån och vätskor. Systemet hanterar olika typer av metallspån utan att spåntyperna blandas. Detta är möjligt tack vare att spånet hanteras i samma behållare genom hela processen, från bearbetningsmaskinen tills det att det torra spånet töms ur behållaren för fortsatt hantering. Systemets upplägg gör processen droppfri och ren. Tack vare att spånet hanteras i samma behållare under hela processen kan långspånor och ändbitar också tas omhand utan behov av spånkrossar eller störbitsavskiljare, vilket leder till ett mycket driftsäkert system med minimalt underhåll.
Processteg
Dockning till anläggningen
När behållaren vid bearbetningsmaskinen är full med spånor körs den till anläggningen. Vagnen med behållaren dockas i anläggningen och operatören trycker på en knapp – sedan sköter anläggningen resten.
Operatören tar med sig en tom behållare tillbaka till bearbetningsmaskinen.
Nivåkontroll i behållaren
I varje behållare kontrolleras fyllnadsnivån för att säkerställa att behållaren inte är överfull.
Skulle en behållare vara överfylld skickas den ut från anläggningen igen.
Varje behållare rymmer ca 120 liter.
Materialdetektering
Anläggningen har möjlighet att hantera olika typer av material utan att blanda dessa. Varje materialtyp hanteras i en behållare med en materialspecifik färg. Anläggningen läser av behållarens färg och håller sedan koll på detta under hela processen så att det torra spånet sedan töms i rätt container.
I denna anläggningen hanterar CEJN tre olika material:
1. Stål, legering 1 – Blå behållare
2. Stål, legering 2 – Svart behållare
3. Mässing – Gul behållare
Vägning
Varje behållare vägs innan och efter centrifugering.
Vägningen görs av olika anledningar:
1. Statistik över återvunnen olja
2. Vikten styr centrifugeringstiden
3. Säkerhet, så att inte för tunga behållare placeras i centrifugen
Centrifugering
Centrifugeringstiden bestäms av materialtyp och vikten på behållaren.
Normaltiden för centrifugering ligger mellan 5-10 minuter.
Den återvunna vätskan rinner ner i en pumptank som pumpar vätskan till reningsanläggningen / bufferttanken.
I CEJNs fall återvinns i snitt ca 20 liter olja per behållare. Restfuktigheten på spånet är 1-3%.
Reningsanläggning / bufferttank
Reningsanläggningen / bufferttanken består av ett kompaktbandfilter som renar den återvunna vätskan, och en tank som rymmer 3200 liter. Anläggningen kan kompletteras med kylning och cirkulation vid behov.
Den återvunna oljan i bufferttanken pumpas manuellt till en flyttbar oljetank som används för att återfylla bearbetningsmaskinerna.
